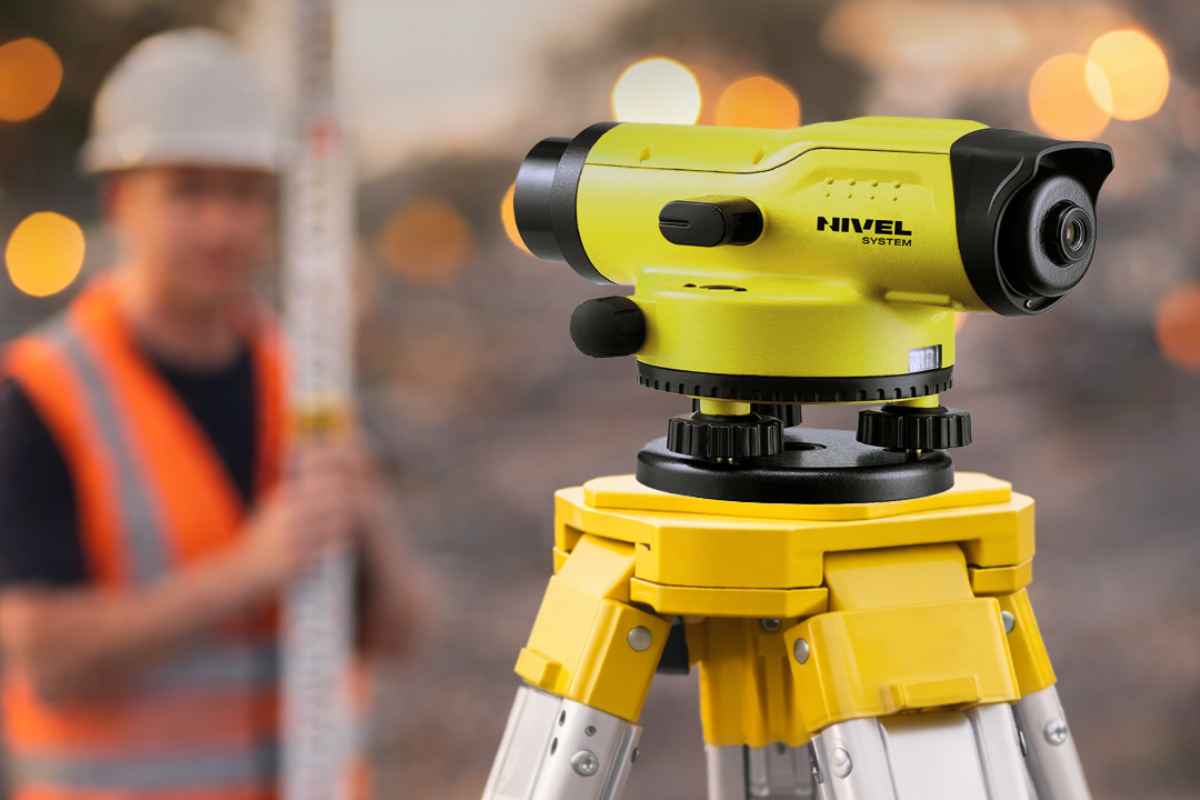

Właściwie dobrany niwelator optyczny pozwala uzyskać milimetrową dokładność niwelacji przy niewielkiej liczbie stanowisk i ograniczonym czasie pomiaru. O sukcesie decyduje nie tylko sama optyka, lecz także konstrukcja kompensatora, klasa szczelności IP, jakość statywu oraz technika pracy zespołu pomiarowego.
Kluczowe elementy konstrukcyjne niwelatora optycznego w trudnym terenie
Niwelator optyczny opiera się na precyzyjnej lunecie oraz układzie kompensacyjnym, który utrzymuje oś celową w poziomie. Kompensator magnetyczny wykorzystuje zawieszone na taśmach lub drutach pryzmaty bądź wahadło z tłumieniem magnetycznym. Dzięki temu eliminuje drobne przechyły statywu i instrumentu (zwykle do ±15′), co znacząco zmniejsza błędy przy pracy na miękkim lub rozjeżdżonym podłożu.
Praktyczna stabilność zestawu zależy w równym stopniu od statywu geodezyjnego. Aluminiowe lub drewniane nogi o szerokim rozstawie i solidnych grotowych końcówkach ograniczają osiadanie w piasku, glinie czy błocie. W pracy przy ruchu ciężkiego sprzętu (walce, koparki) statyw powinien mieć wzmocnione obejmy oraz blokady, aby przenosił drgania równomiernie, bez nagłych przeskoków pozycji instrumentu.
Znaczenie ma również obudowa niwelatora. Modele o klasie odporności IP55–IP66 są uszczelnione przed wodą bryzgającą z wszystkich stron oraz przed pyłem budowlanym. W praktyce przekłada się to na stabilność pracy kompensatora i okularu – woda lub kurz przedostające się do wnętrza układu optycznego powodują spadek kontrastu, a z czasem rozregulowanie instrumentu.
Parametry optyczne a zasięg i jakość obrazu
Dla dokładności odczytu z łaty kluczowe są powiększenie lunety i średnica obiektywu. Powiększenie 24–32x umożliwia bezproblemowy odczyt podziałki łaty na dystansie 50–80 m, przy zachowaniu typowej dokładności rzędu 1,5–2,5 mm na 1 km podwójnej niwelacji. Zbyt małe powiększenie utrudnia odczyt na dużych odległościach, natomiast zbyt duże zwiększa drżenie obrazu przy wietrze i drganiach podłoża.
Średnica obiektywu 36–42 mm wpływa na ilość światła wpadającego do lunety, a więc na jasność i kontrast obrazu. Przy zachmurzeniu, o zmierzchu lub w cieniu zabudowy większy obiektyw pozwala na czytelny odczyt kresek i kodów na łacie, bez konieczności skracania celowych. Dobrze zaprojektowany układ soczewek z powłokami antyrefleksyjnymi ogranicza błyski i zniekształcenia, co ma znaczenie zwłaszcza przy pomiarach na mokrych, silnie odbijających powierzchniach.
Niwelacja terenów niestabilnych – jakie modele i parametry wybierać?
Przy niwelacji terenów niestabilnych priorytetem jest utrzymanie stałego poziomu osi celowej mimo osiadania podłoża i drgań. W praktyce oznacza to wybór instrumentów z kompensatorem o krótkim czasie tłumienia (ok. 0,3–0,5 s) oraz wysoką klasą ochrony IP (IPX6, IP56, IP66). Takie parametry zapewniają odporność na uderzenia kropli deszczu, pył z prac ziemnych i wibracje generowane przez sprzęt ciężki.
W pracy na nasypach, skarpach czy nieutwardzonych placach budowy dobrze sprawdzają się niwelatory o powiększeniu w granicach 24–28x i obiektywie minimum 36 mm. Zapewniają one korzystny kompromis pomiędzy czytelnością obrazu a odpornością na drgania. Szeroki wybór takich modeli – w różnych klasach dokładności – oferuje m.in. sklep Pomiar24, specjalizujący się w sprzęcie pomiarowym do zastosowań budowlanych i geodezyjnych.
Niwelator optyczny czy laserowy w trudnych warunkach terenowych?
Niwelator optyczny pozostaje podstawowym narzędziem do pomiaru różnic wysokości wszędzie tam, gdzie kluczowa jest milimetrowa dokładność. Luneta pozwala na wizualną kontrolę pionowości łaty, jakości podłoża pod łatą oraz otoczenia, co ułatwia wychwycenie potencjalnych błędów (np. zapadania się łaty, złego przyłożenia). Dwuosobowa obsługa wymusza kontrolę wzajemną i zmniejsza ryzyko pominięcia nieprawidłowości.
Niwelator laserowy zapewnia znacznie większy zasięg – typowo 300–800 m w promieniu – oraz możliwość pracy jednoosobowej dzięki wiązkę laserową i czujnikom na łatę. Umożliwia szybkie wyznaczanie poziomów na dużych powierzchniach. Jednak przy silnych drganiach, wibracjach podłoża i intensywnych ruchach sprzętu budowlanego stabilność wiązki i dokładność odczytów mogą być gorsze niż w przypadku dobrej klasy niwelatora optycznego, szczególnie przy wymaganej dokładności poniżej 2 mm.
Statywy i akcesoria zwiększające efektywność pracy
Efektywność pomiarów zależy w dużym stopniu od dobranych akcesoriów do niwelatorów. Statyw geodezyjny powinien mieć odpowiednią masę własną – zbyt lekki łatwo się przemieszcza, zbyt ciężki utrudnia częste przenoszenie. W praktyce na budowach dobrze sprawdzają się statywy o masie 4–6 kg, z blokadami zaciskowymi i grotami pozwalającymi wbić nogi w grunt na głębokość kilku centymetrów.
Łata niwelacyjna z podziałką milimetrową i wyraźnym drukiem umożliwia odczyt bez domyślania się wartości. Modele teleskopowe są wygodne w transporcie, lecz wymagają pilnowania czystości prowadnic, by uniknąć luzów. W pracy z niwelatorami laserowymi przydatne są czujniki elektroniczne montowane na łacie, natomiast przy instrumentach optycznych przyspiesza pracę korzystanie z nitek dalmierzowych do szacowania odległości. Odpowiednie futerały, skrzynie transportowe i zestawy do czyszczenia optyki realnie wydłużają żywotność sprzętu w warunkach placu budowy.
Odporność, trwałość i konserwacja niwelatora w terenie
Dla niezawodności niwelatora optycznego kluczowe są zarówno fabryczne zabezpieczenia, jak i codzienna eksploatacja. Klasa ochrony IP (np. IP55, IP56, IPX6) określa poziom ochrony przed pyłem i wodą, ale nie zastępuje właściwych nawyków użytkownika. Instrumentu nie należy pozostawiać bezpośrednio w błocie, wodzie stojącej czy w pełnym słońcu na wiele godzin, ponieważ ekstremalne temperatury i wilgotność przyspieszają zużycie uszczelek i elementów kompensatora.
Regularna konserwacja obejmuje delikatne czyszczenie soczewek specjalnymi ściereczkami, sprawdzanie płynności pracy kompensatora oraz okresową kontrolę kolimacji. Przechowywanie w zamkniętej skrzyni, z wkładką piankową, pozwala ograniczyć skutki wstrząsów w transporcie i utrzymać stabilność wskazań przez wiele sezonów. Dopiero połączenie dobrej klasy obudowy, skutecznego kompensatora magnetycznego i właściwej obsługi gwarantuje utrzymanie wysokiej dokładności pomiarów przy intensywnej eksploatacji w terenie.
Optymalizacja techniki pomiaru różnic wysokości
Precyzyjny pomiar różnic wysokości wymaga konsekwentnego stosowania kilku zasad. Po ustawieniu instrumentu należy starannie ustabilizować statyw (wbicie grotów, wyrównanie wysokości nóg), a następnie wypoziomować niwelator śrubami nastawnymi, pozostawiając kompensatorowi magnetycznemu jedynie drobne korekty. Lunetę kieruje się kolejno na łatę niwelacyjną w punkcie tylnym (reper znany) i przednim (punkt wyznaczany), zapisując odczyty z dokładnością do milimetra.Na nierównym podłożu zaleca się stosowanie krótkich celowych (zwykle do 50 m) oraz zamianę stanowisk, aby zbilansować długości celowych tylnych i przednich. Dwuosobowa obsługa zwiększa kontrolę nad pionowością łaty i poprawnością odczytu. Systematyczna kalibracja niwelatora – co najmniej raz w roku lub po silnym uderzeniu – pozwala utrzymać niski błąd na kilometr niwelacji i uniknąć kumulacji błędów na długich ciągach. W projektach budowlanych i geodezyjnych, gdzie tolerancje wynoszą często kilka milimetrów, właśnie te procedury mają decydujący wpływ na końcowy wynik niwelacji.
